Промышленная
автоматизация
нового поколения
Индустриальные решения на платформе «Лацерта».
Современная Российская платформа
«Лацерта» основана на самых современных принципах построения высоконагруженных распределённых вычислительных систем
Высокая доступность
- До 10 000 000 тегов на узел
- Гарантии низкой задержки
- Когерентный in-memory кеш
- Поддержка современного железа
Масштабирование
- До 256 узлов
- Symmetric Active-Active кластер
- Децентрализация
- Эластичное масштабирование
Отказоустойчивость
- 0-RTO (Active-Active)
- Горячее резервирование узлов
- Управляемая деградация
- Катастрофоустойчивость
Реактивность
- Реактивная модель
- Мгновенный отклик на изменения
- Легковесные потоки
- Пользовательские сценарии
Технологичность
- Кроссплатформенность
- Интероперабельность
- Открытая архитектура
- Публичный API
Безопасность
- Мультитенантность
- Ролевая модель разграничения доступа
- Токены ограниченного действия
- Поддержка IAM
Кому будет полезна «Лацерта»
Крупным холдингам
- От 1 000 000 тегов
- Нет ограничений для масштабирования
- Эффективный набор инструментов
- Изначально для больших систем
Средним производствам
- От 100 000 до 1 000 000 тегов
- Простое развёртывание
- Функционал как в Enterprise
- Гарантии заявленных функций
Малым предприятиям
- До 100 000 тегов
- Быстрый старт
- Функционал как в Enterprise
- Конкурентное предложение
Целевые решения на основе «Лацерта»
На основе платформы разрабатывается широкий класс решений — от полностью автономных до глобальных производственных систем управления
Распределённые системы
РСУ из множества узлов на едином интерконнекте. Функции и нагрузка разнесены по контроллерам и серверам разной мощности. Для крупных объектов с большим числом точек ввода-вывода
Автономные системы
Изолированный узел или сегмент. Сохраняет управление при потере связи с остальной системой. Для удалённых и критичных участков с требованием живучести
Гибридные системы
Автономные узлы объединены в единую распределённую систему. Каждый работает самостоятельно и участвует в общем контуре. Для территориально разнесённых объектов под единым управлением
Системы верхнего уровня
SCADA и HMI над РСУ и смежными системами. Поддержка принятия решений и функции безопасности
Пункты управления
Операторские пульты энергоблоков. Экраны коллективного пользования и рабочие места операторов
Диспетчерские центры
Локальные и распределённые центры диспетчерского управления. Региональный и федеральный масштаб
Состав платформы
«Лацерта» состоит из совокупности компонентов, предназначенных для решения целевых платформенных задач
Среда исполнения
- Мнемосхемы и виджеты
- Тренды и диаграммы
- События, тревоги и квитирование
- Удобный UI/UX
Ядро
- СУБД РВ (кеш, когерентный в SAA)
- Реактивная архитектура
- Брокер и оркестратор сервисов
- Распределённая система управления
Драйверы сопряжения
- OPC UA, S7, Modbus, Profinet
- MQTT, IEC 61850, IEC 60870
- BACnet, SNMP, ICMP
- Интеграция с Zabbix, Trassir, Orion и др.
Среда разработки
- Развитая среда разработки
- Поддержка векторных редакторов
- Синхронизация изменений
- Сценарии
Архив
- Оперативный архив (кеш)
- Долгосрочный архив
- Циклический архив
- Настройка детализации
Серверы и доступ к данным
- API-шлюз
- Сервер OPC UA
- Сервер OPC UA Historical Access (HA)
- Сервер MQTT
Библиотека элементов
- Типовые элементы мнемосхем
- Привязка к типам данных
- Векторный формат SVG
- Импорт/экспорт
Резервное копирование
- Копирование конфигурации
- Восстановление
- По расписанию
- По событию
Кибербезопасность
- Ролевая модель доступа (RBAC)
- Токены ограниченного действия (TBAC)
- Поддержка внешних IAM (LDAP, Keycloak)
- Мультитенантность на уровне объектов
Как выглядит «Лацерта»
Среда исполнения «Лацерта»: мнемосхемы, события и тренды
Ядро
Ядро реального времени отвечает за все критические относительно времени компоненты системы и их взаимодействие
Объекты и кеш
- Обслуживает объекты
- Оперативный архив (кеш)
- Поддержка шардинга
- Поддержка Time Series
Реактивная архитектура
- Управление брокерами
- Балансировка нагрузки
- Управление вычислениями
- Калькулятор, сценарии
Оркестратор
- Брокер кластера
- Брокер событий
- Брокер сервисов
- Брокеры сопряжений
Система безопасности
- Разграничение прав
- Контроль доступа
- Сопряжение с IAM
- Специальные функции
Схема ядра реального времени
Кластерный интерконнект
- Выделенный кластерный интерконнект
- Высокопроизводительная сеть до 800 GbE
- Когерентная синхронизация кеша (Active-Active)
Клиентский интерконнект
- Выделенный клиентский интерконнект
- Горячее резервирование каналов (Active-Passive)
- Аварийное переключение клиентов (Failover, 0-RTO)
Резервирование узлов и каналов
А что если нужно ядер больше двух?
Мультиузловая конфигурация «Лацерта»
Как это работает
- Резервируемая пара узлов — базовый сценарий
- Масштабирование числа ядер больше двух
- Интерконнект (звезда, fat-tree, full mesh)
- Общий когерентный кеш
Для чего это нужно
- Горизонтальное масштабирование производительности
- Повышенная доступность — больше уровней резерва
- Равномерное распределение нагрузки клиентов
- Гео-распределённые отказоустойчивые кластеры
Поддержка множества узлов
Встроенная РСУ верхнего уровня
Обеспечивает координацию сопрягаемых узлов и децентрализованную вычислительную логику
Двухуровневая РСУ
Сервисы ядра
Такие сервисы плотно интегрированы с ядром и работают непосредственно с памятью ядра для максимальной производительности
Обслуживание событий, тревог и квитирования
Быстрый реактивный калькулятор, интегрированный в легковесные потоки
Полноценные узловые сценарии для сложных вычислений
Обслуживание ведения и доступа долгосрочного архива
Отвечает за изменение конфигурации без остановки сервисов
Встроенный простой генератор значений для диагностики и тестирования
Отвечает за синхронизацию компонентов HMI/UI
Резервирование изменений метаданных
Сервер OPC UA всего узла
Драйверы сопряжения
протоколов и устройств промышленной автоматизации
Обслуживание ввода/вывода, изменение режимов работы (пуск/стоп) и загрузка кода выполняются через обращение к памяти процессора. Интерфейс обеспечивает полный контроль состояния и удалённое программирование контроллеров линейки Siemens Simatic S7-300/400.
Обслуживание ввода/вывода, опрос периферии и настройка параметров оборудования осуществляются через стандартную витую пару Ethernet. Сеть связывает в единый контур контроллеры, исполнительные механизмы и датчики производства Schneider Electric, Rockwell Automation, Wago, Omron.
Обслуживание ввода/вывода, отслеживание встроенных расписаний и фиксация аварийных событий происходят через унифицированную объектную модель. Протокол объединяет оборудование систем жизнеобеспечения здания (HVAC, освещение, безопасность) на базе контроллеров Honeywell, Schneider Electric, Johnson Controls.
Обслуживание ввода/вывода, опрос состояния каналов и конфигурирование устройств выполняются через обращение к регистрам и дискретным ячейкам памяти. Протокол служит универсальным стандартом для связи контроллеров, модулей расширения и приборов любых сторонних производителей.
Обслуживание ввода/вывода, передача команд управления и фиксация меток точного времени осуществляются в циклическом режиме или по факту изменений. Стандарт применяется для диспетчеризации территориально распределённых объектов в электроэнергетике и на подстанциях с оборудованием различных производителей.
Сбор статистики, мониторинг сетевых параметров и удалённое изменение конфигурации устройств выполняются через встроенные переменные (MIB-объекты). Протокол обеспечивает контроль состояния интерфейсов, опрос датчиков и получение экстренных уведомлений от коммутаторов, маршрутизаторов и ИБП.
Проверка доступности сетевых узлов, определение маршрутов и фиксация ошибок доставки пакетов выполняются с помощью управляющих сообщений эхо-запроса и ответа. Протокол служит базовым инструментом для диагностики связности сети и оценки задержек между контроллерами, серверами и рабочими станциями.
Сбор информационных сообщений и централизованная регистрация системных событий осуществляются путём отправки текстовых логов на выделенный сервер. Протокол позволяет в реальном времени отслеживать ошибки авторизации, изменения конфигураций и сбои в работе операционных систем, серверов, рабочих станций и сетевого оборудования.
Открытая архитектура сопряжения
Поддержка распространённых протоколов сопряжения
Обслуживание значений, обмен данными осуществляются на основе встроенной объектной информационной модели. Интерфейс обеспечивает бесшовную интеграцию и прямой обмен информацией между полевыми контроллерами, SCADA-системами и корпоративным софтом верхнего уровня.
Обслуживание значений, обмен данными осуществляются через механизм подписок через центральный брокер сообщений. Архитектура протокола минимизирует сетевой трафик, позволяя связывать автономные датчики, контроллеры и платформы автоматизации по любым каналам связи.
Обслуживание значений, обмен данными осуществляются на основе жёстко типизированной информационной модели оборудования. Стандарт обеспечивает высокую скорость доставки данных и полную совместимость различных интеллектуальных электронных устройств и контроллеров.
Шлюз — агрегатор драйверов
Предназначен для агрегации и ретрансляции драйверов
Агрегация
- Сбор из нескольких драйверов OPC и преобразование в один
- Фильтрация лишних сегментов дерева
- Единообразие структурирования
Ретрансляция
- Сопряжение с удалёнными серверами «Лацерта»
- Децентрализация и изоляция драйверных шлюзов
- Сопряжение с проприетарными OPC под Win64 (DA, AE и др.)
Шлюз — агрегатор драйверов
Интеграция со сторонними системами
Шлюз сопряжения «Лацерты» обеспечивает бесшовную интеграцию с популярными системами предприятия.
Мощная система мониторинга ИТ-инфраструктуры, которая в реальном времени отслеживает статус серверов, сетей, баз данных и приложений. Она собирает метрики производительности, визуализирует данные на графиках и мгновенно отправляет оповещения в случае возникновения сбоев или ошибок.
Bolid Orion
Система обеспечивает непрерывный контроль состояния пожарных датчиков, шлейфов сигнализации и автоматическое управление исполнительными устройствами пожаротушения. Платформа используется для создания централизованных постов мониторинга и комплексного управления безопасностью объектов.
Perco
Комплекс управляет исполнительными механизмами, турникетами и считывателями для ограничения и контроля зон доступа на объекте. Система автоматизирует учёт рабочего времени персонала, ведение базы пропусков и фиксацию сквозного лога событий.
Trassir
Платформа осуществляет централизованный сбор видеопотоков, долговременное хранение архивов и интеллектуальное управление параметрами камер высокого разрешения. Интерфейс позволяет связывать видеонаблюдение со смежными системами безопасности для оперативного реагирования на инциденты.
FindFace
Технология выполняет автоматическую идентификацию лиц и силуэтов в режиме реального времени на основе биометрических алгоритмов. Система используется для интеллектуальной видеоаналитики, быстрого поиска по базам данных и мгновенного обнаружения целевых объектов.
Asterisk
Платформа управляет маршрутизацией голосового трафика, распределением вызовов и записью телефонных разговоров в корпоративной сети. Решение обеспечивает развёртывание гибкой IP-телефонии и её бесшовную интеграцию с внутренними CRM-системами компании.
1С ТОиР
Программа автоматизирует планирование, учёт и контроль проведения ремонтных работ и технического обслуживания на производстве. Система ведёт базу дефектов оборудования, распределяет материально-технические ресурсы и фиксирует затраты предприятия.
Среда разработки
Единая среда конфигурирования платформы
Модели и объекты
Построение объектной модели системы: типы, экземпляры и их иерархия. Привязка объектов к данным, задание уставок и настройка реакции на события
События и тревоги
Настройка классов, приоритетов и групп событий и тревог. Правила возникновения, квитирования и маршрутизации оповещений операторам
Драйверы и сопряжения
Подключение источников данных: настройка драйверов и сопряжений с внешними системами и оборудованием. Управление параметрами обмена и адресацией сигналов
Сценарии
Разработка пользовательской логики и сценариев автоматизации. Обработка данных, расчёты и управляющие воздействия без правки ядра платформы
Мнемосхемы и виджеты
Сборка мнемосхем и панелей из готовых компонентов и виджетов. Привязка данных к элементам, настройка динамики и реакции на действия оператора
Узлы и сервисы
Настройка топологии кластера: состав узлов и распределение сервисов платформы между ними. Параметры резервирования и взаимодействия узлов
Резервное копирование
Резервное копирование и восстановление конфигурации платформы. Перенос настроек между стендами и возврат к сохранённому состоянию
Пользователи и роли
Управление учётными записями, правами доступа и ролевой моделью. Разграничение доступа к объектам и функциям на всех уровнях системы
Реактивное применение изменений
Любое изменение конфигурации вступает в силу сразу и распространяется по системе без остановки и перезагрузки. Наладка и доработка идут прямо на работающем объекте, не прерывая технологический процесс.
Многопользовательская разработка
Несколько инженеров одновременно работают над конфигурацией платформы, каждый над своей частью модели. Совместная разработка ускоряет ввод системы в эксплуатацию и её последующее сопровождение.
Архив
Состоит из оперативного и долгосрочного архива
Оперативный архив
Обеспечивается in-memory СУБД реального времени — быстрый доступ к актуальным данным.
Долгосрочный архив
Предназначен для длительного хранения данных и поддерживает цикличность с настраиваемой детализацией по периодам.
Каскадный архив
Архив поддерживает многоуровневость
- Для разных вычислений требуется разная частота данных
- В конфигураторе можно задать частоту каждого каскада
- Данные перемещаются между каскадами
Циклический архив
Архив устроен как кольцевой буфер
- При заполнении устаревшие данные перезаписываются
- Необходимо задавать глубину хранения для каждого каскада
- Рекомендуется применять современные СХД
Данные каскадируются между уровнями хранения — чем ниже частота, тем дольше хранение и быстрее доступ
Оперативный архив
Долгосрочный архив
Идентификация и доступ
Встроенное управление доступом на всех уровнях платформы, без внешних зависимостей
Собственный механизм аутентификации и ролевая модель доступа без внешних зависимостей. Временные токены.
Интеграция с корпоративными каталогами для единого управления учётными записями
Внешний провайдер идентификации с поддержкой единого входа и федерации
Правовая защита
Платформа «Лацерта» защищена патентами, зарегистрирована в ФИПС и Реестре ПО Минцифры

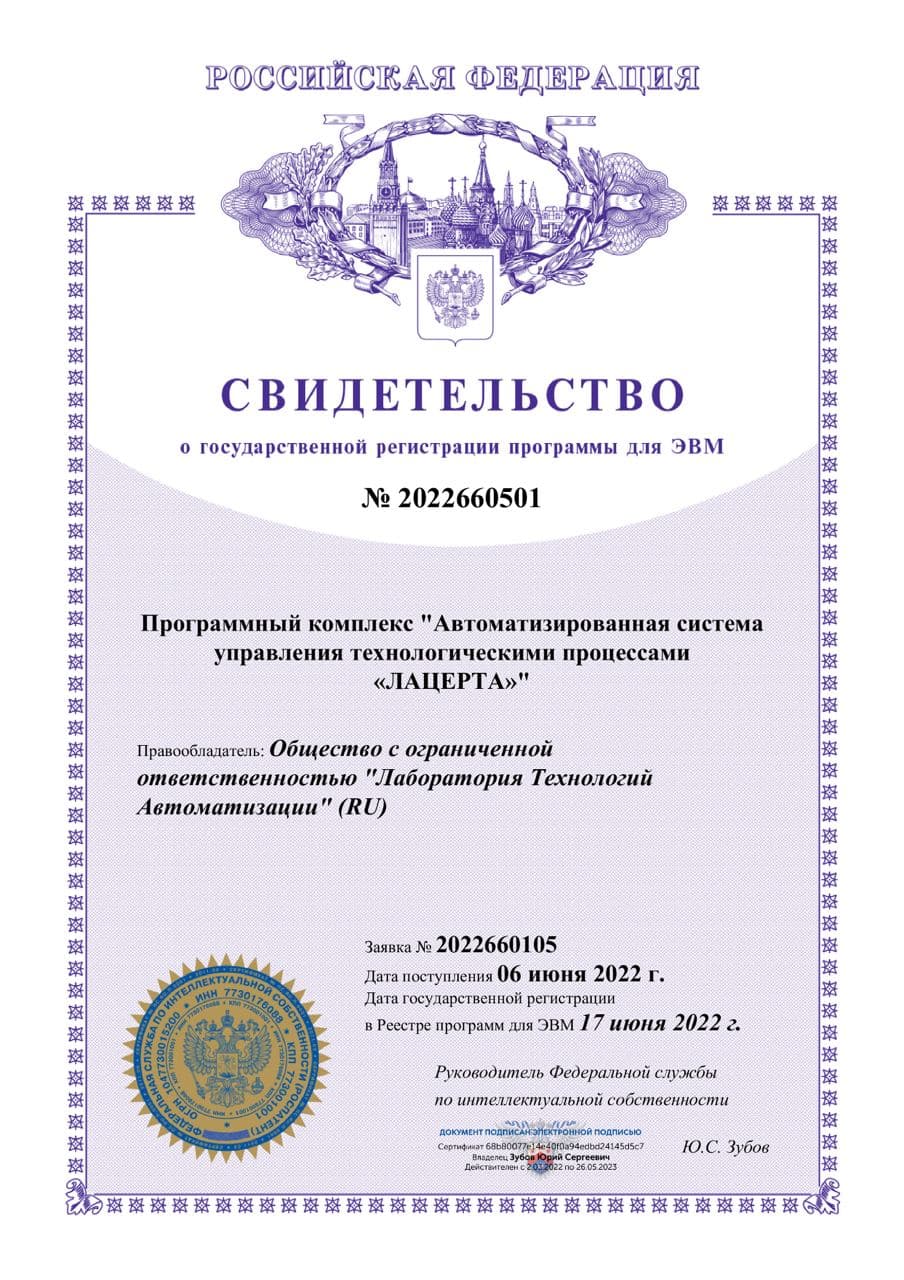

Свидетельство о регистрации программы для ЭВМ
Получено свидетельство о регистрации программы для ЭВМ №2022660501 от 06.06.2022

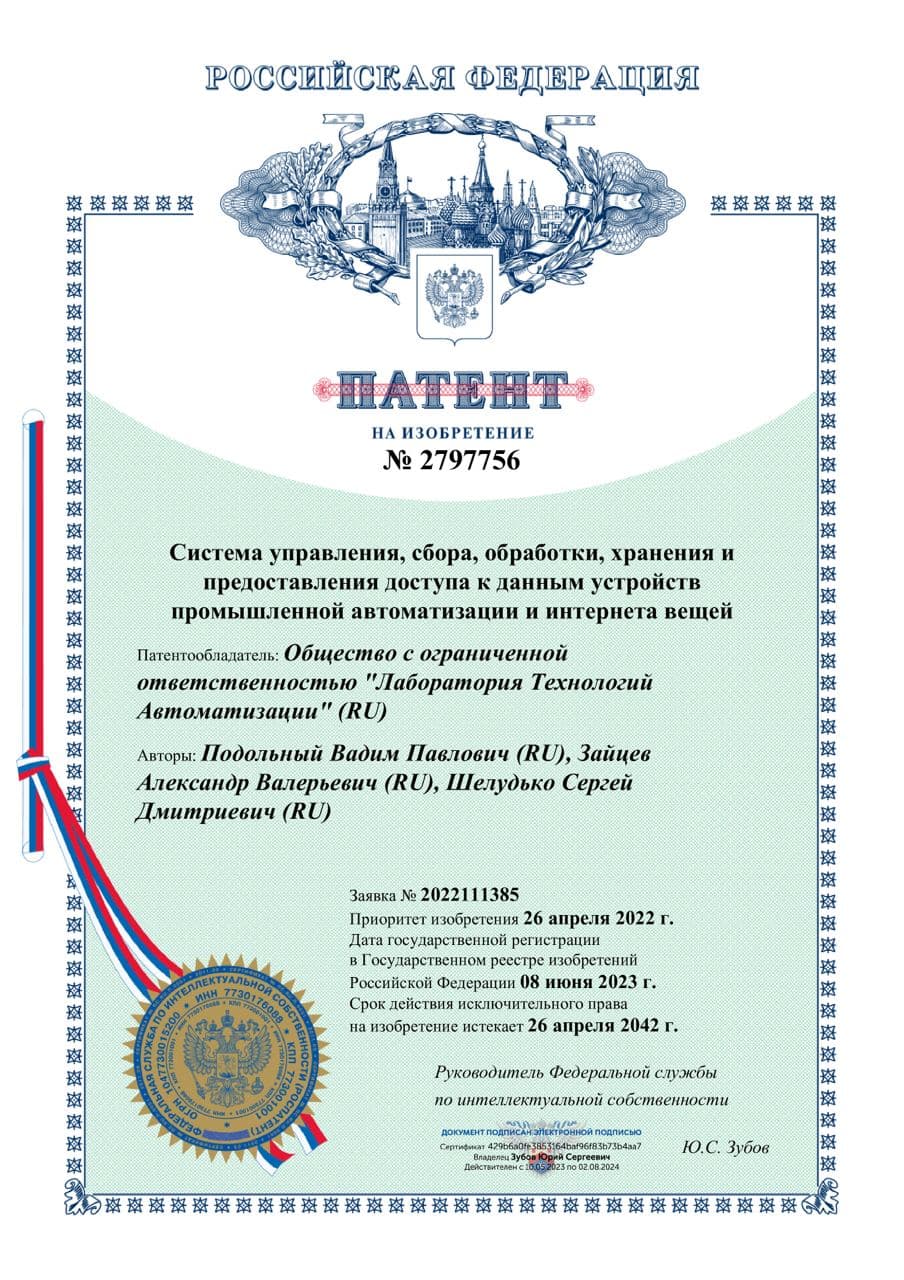

Открыть документПатент на алгоритмы, применяемые в «Лацерте»
Получен патент №2797756 от 08.06.2023 на архитектуру и ключевые алгоритмы, применяемые в SCADA «Лацерта»

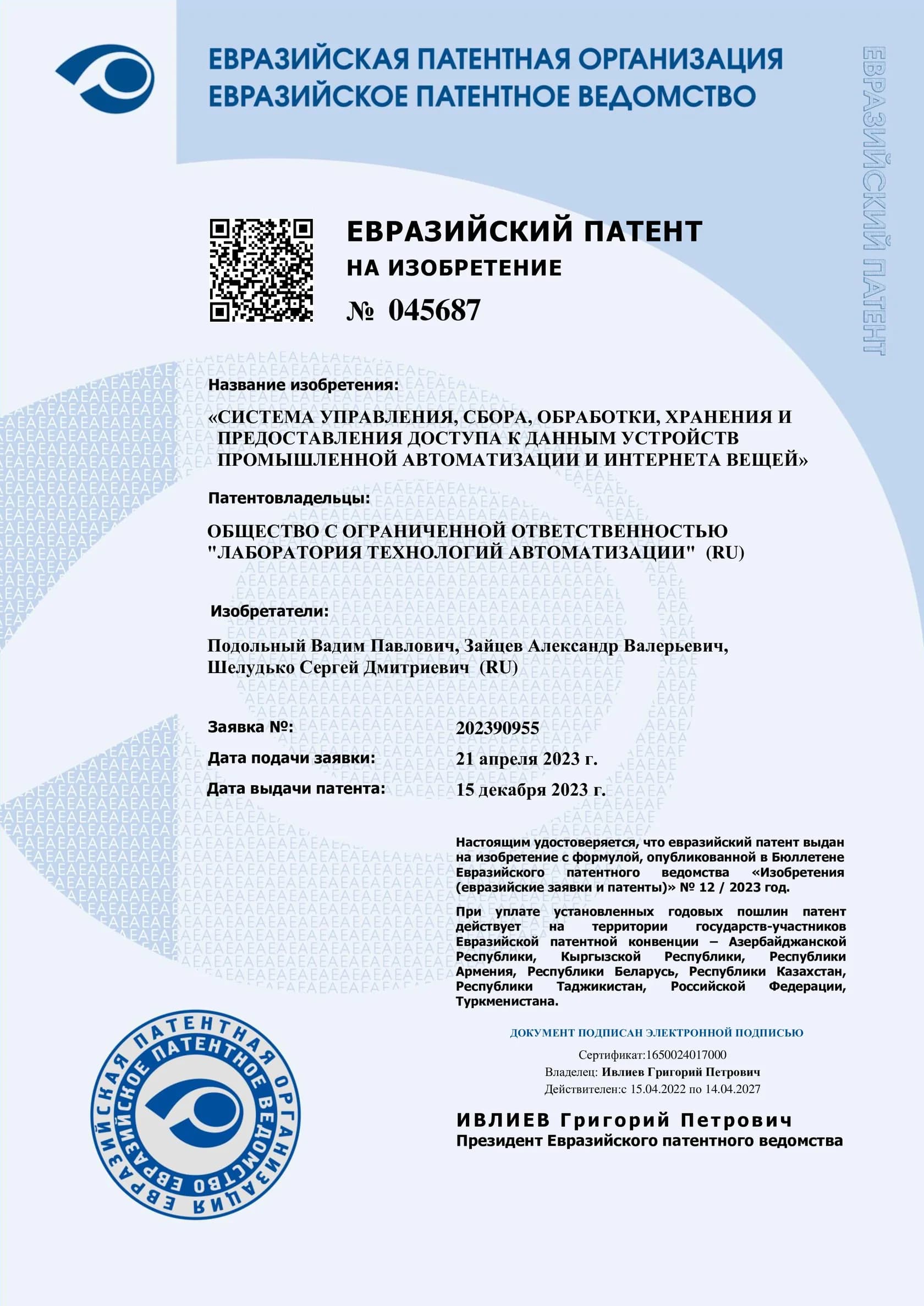

Открыть документПатент на алгоритмы, применяемые в «Лацерте»
Получен патент №045687 от 15.12.2023 на архитектуру и ключевые алгоритмы, применяемые в SCADA «Лацерта»
Открыть документ«Лацерта» внесена в Реестр российского ПО
Запись от 02.05.2023 № 17502 в едином реестре российских программ Минцифры России.
Открыть запись в реестре
Документация
Руководства по установке и эксплуатации платформы
Совместимость с российским ПО
Операционные системы, системы виртуализации и контейнеризации, СУБД из реестра отечественного ПО. Соответствие требованиям импортозамещения и технологической независимости.

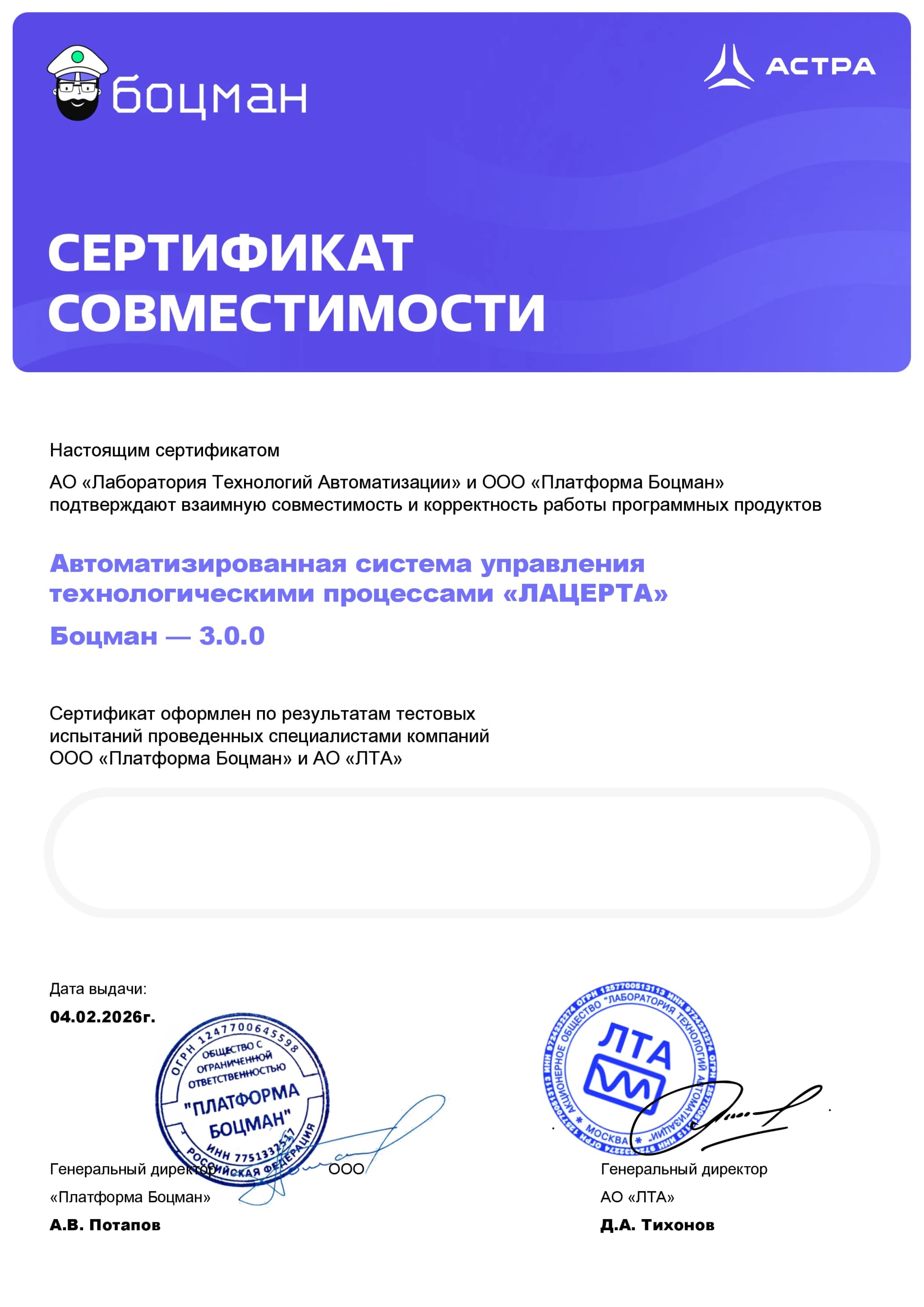

Astra Linux

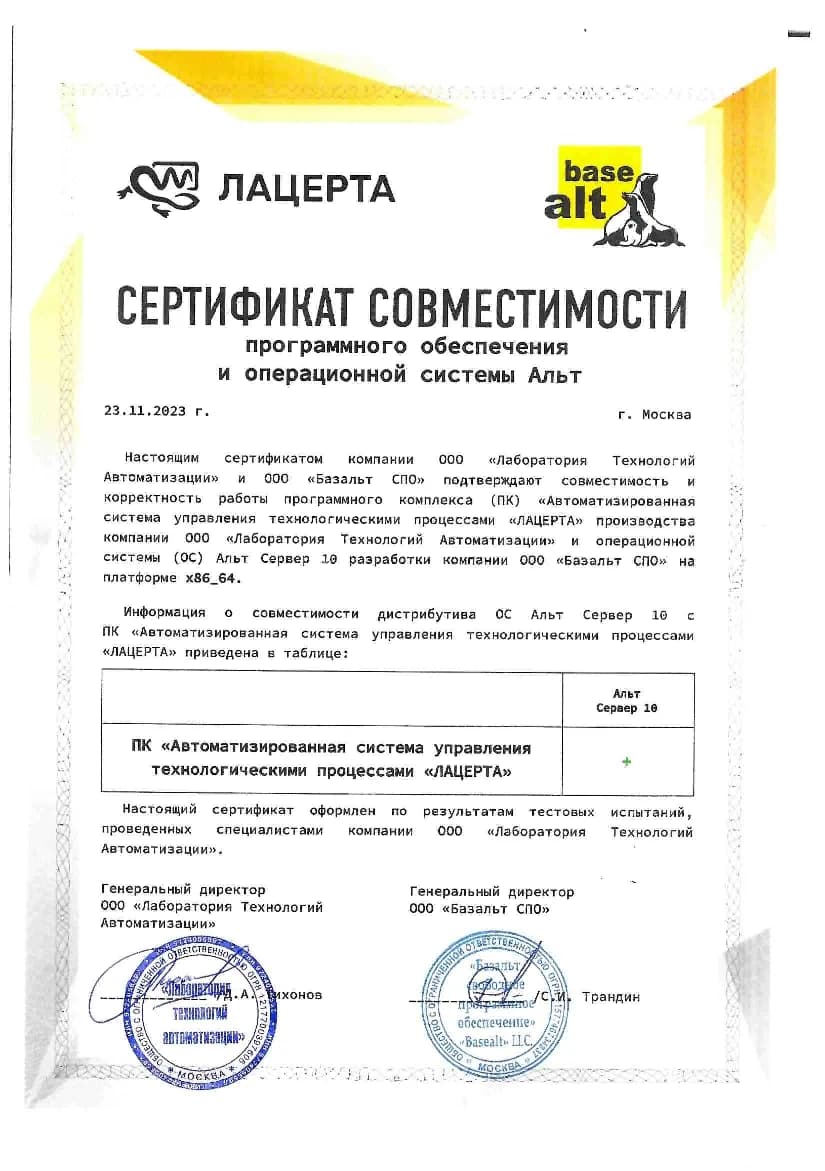

Alt OS

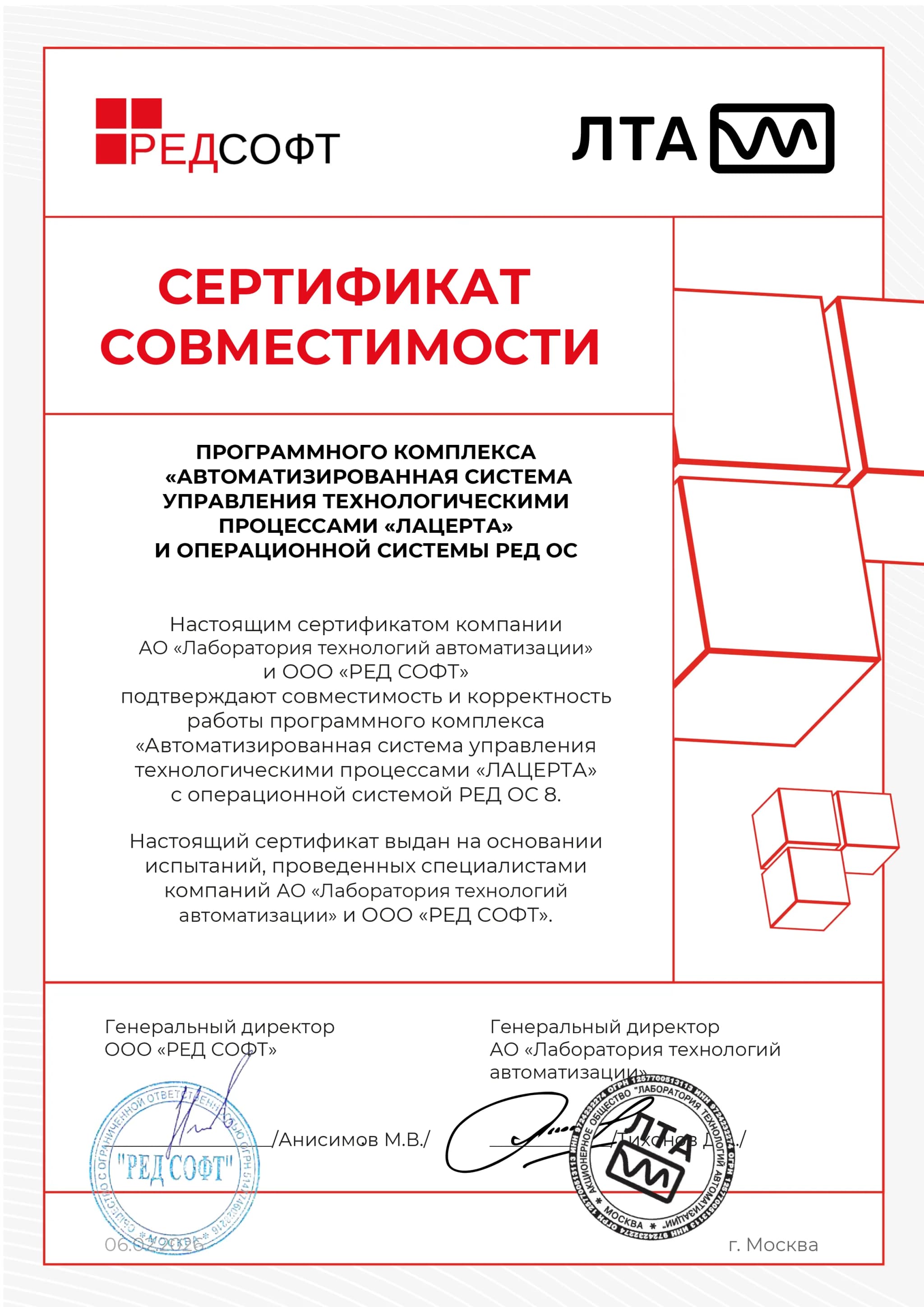

RED OS

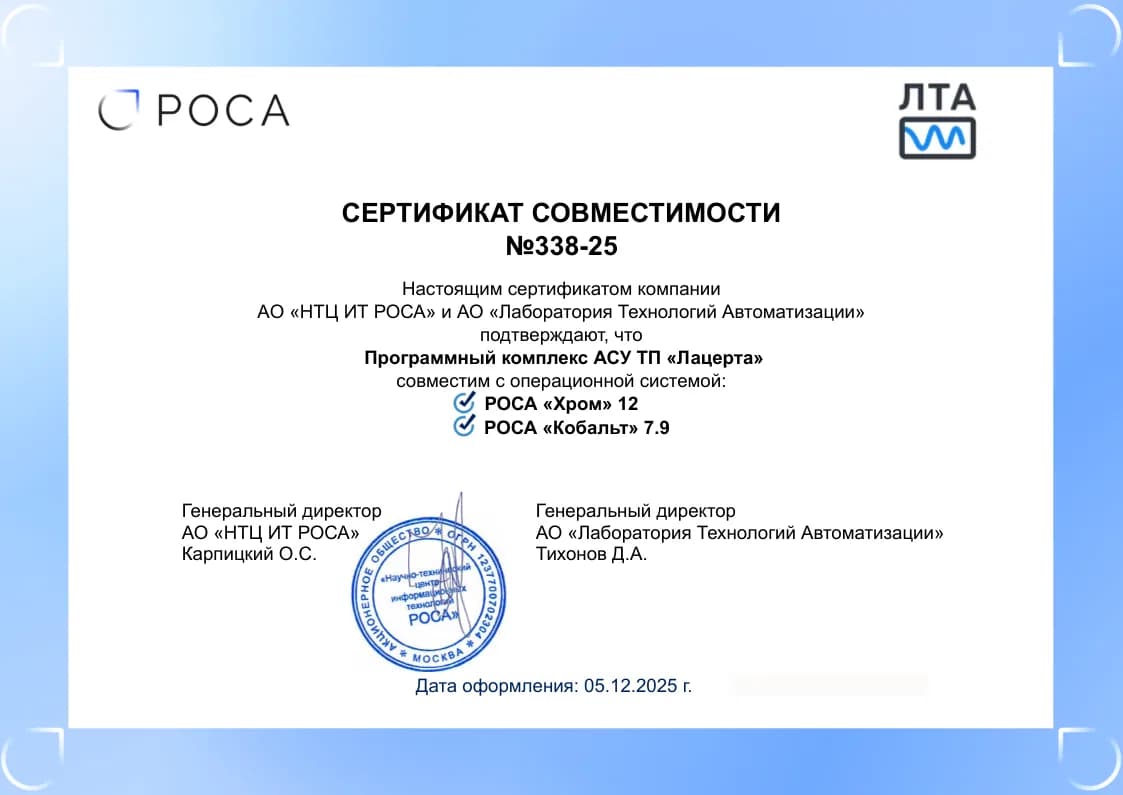

Rosa

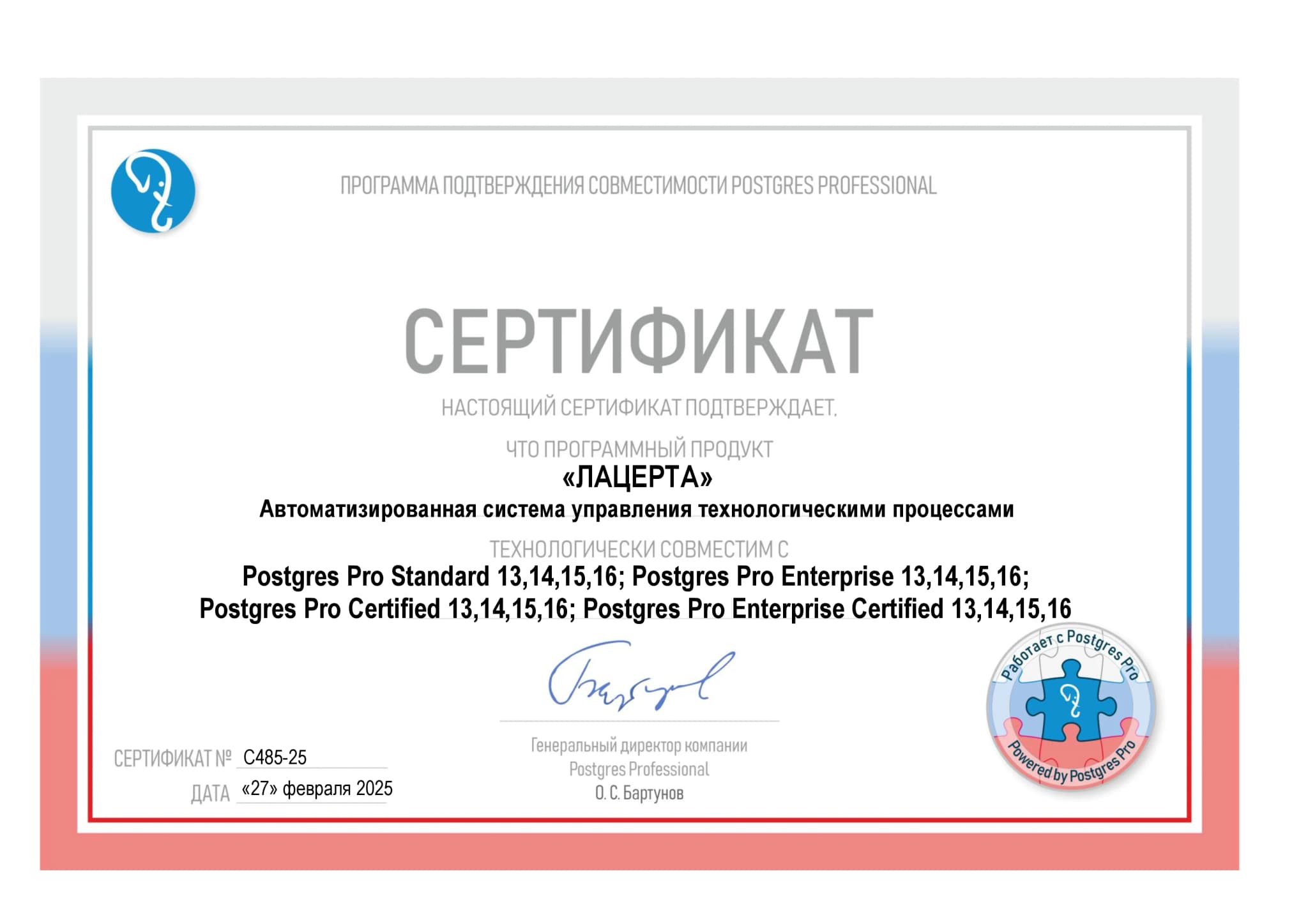

PostgresPro

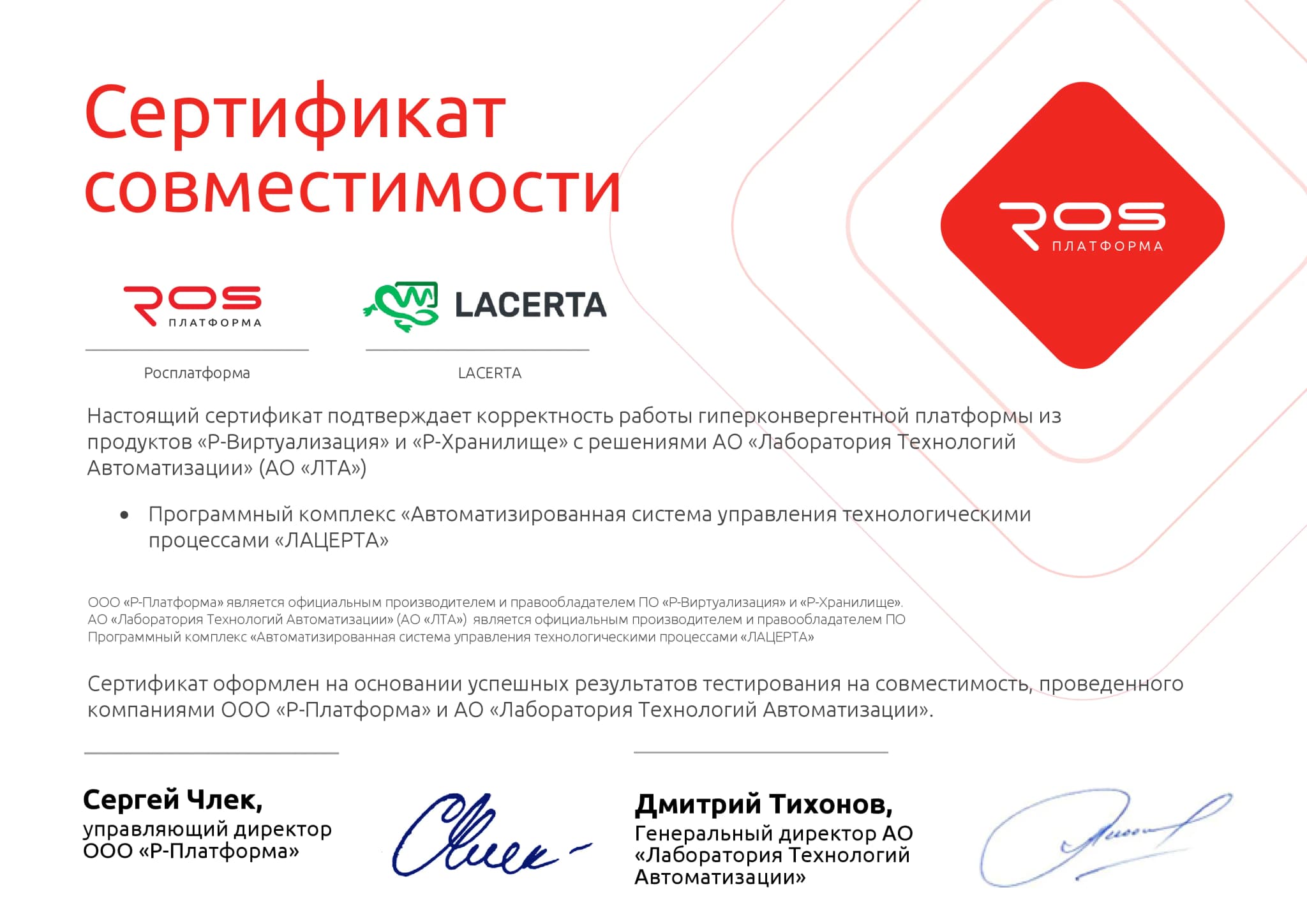

Ros PlatformРешения для любого масштаба
От малых локальных объектов до федеральных диспетчерских центров и критической инфраструктуры.
Непрерывное производство
Генерация, распределение и транспорт электроэнергии. Атомные, тепловые и гидроэлектростанции.
Дискретное производство
Конвейерные, роботизированные линии. Перенастраиваемые производства.
КИИ и ЗОКИИ
Системы управления критической информационной инфраструктурой в защищённом исполнении.
Крупные объекты
Ответственная диспетчеризация и оперативное управление сложными многоуровневыми подсистемами.
Распределённые объекты
РСУ на основе единого пульта управления для территориально распределённых объектов.
ЦОД и облако
Облачная инфраструктура с резервированием и мультитенантностью для ИТ-объектов.
Умный город и ЖКХ
Электро-, тепло- и водоснабжение, управление зданиями, пожарная безопасность и СКУД.
Индустриальный IoT
Локальная установка или облачное развёртывание систем мониторинга и управления.
Применение в ключевых отраслях
Платформа «Лацерта» подходит для автоматизации широкого класса объектов, включая объекты критической информационной инфраструктуры.
Тепловая генерация
- Котлы и паротурбинные установки
- Газотурбинные и парогазовые установки
- Компрессорные и насосные станции
- Системы водоподготовки
- Генераторы и трансформаторы
Возобновляемая энергетика
- Гидроэлектростанции
- Ветропарки
- Солнечные электростанции
- Распределительные подстанции
- Накопители энергии
Электрические сети
- Электроподстанции
- Цифровые подстанции
- Распределительные устройства
- Трансформаторы
- Инфраструктура ЛЭП
Нефтегазовая отрасль
- Буровые установки
- Трубопроводный транспорт
- Нефтеперерабатывающие заводы
- Насосные станции
- Хранилища нефти и газа
Транспорт
- Железнодорожный транспорт
- Метрополитен
- Автомобильные дороги
- Аэропорты
- Морские и речные порты
Металлургия
- Чёрная и цветная металлургия
- Производство сплавов
- Прокатное оборудование
- Сталелитейное оборудование
- Оборудование линий и кранов
Химическая промышленность
- Неорганическая и органическая химия
- Нефтехимия и газохимия
- Фармацевтическая химия
- Биотехнологии / Биохимия
- Конвейерные производства
Умный город и ЖКХ
- Электро- и теплоснабжение
- Водоснабжение и водоотведение
- Управление зданиями (BMS)
- Пожарная безопасность
- СКУД и контроль периметра
ОПК
- Системы мониторинга подвижных объектов
- Параллельные системы управления
- Диспетчерские и мобильные центры
- Автономные системы управления
- Системы связи и передачи данных
Машиностроение
- Тяжёлое и точное машиностроение
- Энергетическое машиностроение
- Автомобилестроение
- Конвейерное производство
Индустриальная кибербезопасность
- Кибербезопасность АСУ ТП и IIoT
- Диверсные системы защиты
- Мониторинг и управление
- Защищённые системы
ЦОД и ИТ
- Диагностика оборудования ЦОД
- Мониторинг ИТ-оборудования
- Управление кибербезопасностью
- Диспетчерские центры
Услуги
Хоть мы и классический вендор, в некоторых случаях мы оказываем полный цикл разработки — от проектирования архитектуры до ввода в эксплуатацию и сопровождения.
Разработка СВУ АСУ ТП
Создаём системы верхнего уровня «под ключ» — от HMI/SCADA до диспетчерских центров с предиктивной аналитикой.
- Системы верхнего уровня (СВУ)
- Распределённые системы управления
- Блочные пульты управления
- Диспетчерские центры
- Алгоритмы управления
- Системы предиктивной аналитики
- Системы поддержки принятия решений
- Решения кибербезопасности
Разработка решений IIoT
Промышленный интернет вещей: от edge-устройств до облачных платформ с полным циклом сбора и обработки данных.
- Облачные и локальные ЦОД
- Edge, Fog
- Hyperscale
- Брокеры и планировщики
- Шлюзы сопряжения устройств
- Диагностические системы
- СКУД и контроль периметра
- Целевые UI и мобильные приложения
Заказная разработка ПО
Разрабатываем специализированное программное обеспечение любой сложности для промышленных объектов.
- Десктопные и мобильные приложения
- Приложения коллективного пользования
- Эргономические UI/UX
- Драйверы сопряжения устройств
- Средства защиты информации (СЗИ)
- Специализированные ОС и прошивки
- Среды выполнения (runtime)
- Системы диагностики
Готовы обсудить ваш проект?
Оставьте заявку — ответим в течение рабочего дня и предложим оптимальное решение.
Отправить запросПартнёры и дистрибьюторы
Работаем в партнёрстве с ведущими системными интеграторами и производителями оборудования России.
Дистрибьюторы
Дистрибьютор программного обеспечения в области промышленной автоматизации. Специализируется на SCADA-системах.
Крупнейший российский дистрибьютор программного обеспечения.
Партнёры
Электромеханика Атом
Проектировщик и производитель оборудования промышленной автоматизации для атомных и тепловых электростанций, транспортной инфраструктуры
Центр разработок
Дизайн-центр программно-аппаратных комплексов, решений для промышленности и ТЭК. Системный интегратор полного цикла решений в области автоматизации
Новатор
Заказная разработка ПО в области высоконагруженных распределённых систем, систем мониторинга и автоматизации, а также специальных нестандартных задач
Атомдата
Системный интегратор в периметре АО «Концерн Росэнергоатом». Концентрируется на реализации ИТ-решений различного масштаба для государственного сектора, предприятий ТЭК и промышленности
Информтехтранс
Разработчик и системный интегратор полного цикла решений в области промышленной автоматизации и кибербезопасности объектов критической инфраструктуры
ЦЛИ
Центр Логистического Инжиниринга — системный интегратор комплексных решений в транспортно-логистической сфере
САПРАН
Системный интегратор полного цикла. Предоставляет решение предиктивной аналитики высокотехнологичного промышленного оборудования
АРМЕР
Производство профессиональной диспетчерской мебели, диспетчерских и ситуационных центров, блочных пультов управления ответственного производства
ИТМиВТ
Институт точной механики и вычислительной техники — сертифицированные решения в области промышленной кибербезопасности (СЗИ, СКЗИ), а также услуги по их интеграции
Контакты
Обрабатываем только запросы с корпоративной электронной почты. Ответим в течение одного рабочего дня.
БЦ «Румянцево», корп. Г, подъезд 18, 3-й этаж
